中高速紙機旋轉接頭
中高速紙機旋轉接頭

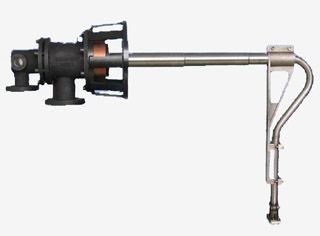

此高速旋轉接頭，是一種內管固定的高速旋轉接頭，它采用環形支架作為外支撐，支撐剛度好，高速運轉平穩。P型旋轉接頭內部采用石墨環密封，結構簡單，密封可靠。P型旋轉接頭和管路連接推薦使用金屬軟管連接。
P型旋轉接頭多用于高速紙機上，其蒸汽冷凝水虹吸系統設計多采用并行虹吸系統，其系統配置為P型旋轉接頭、環形支架、CSS型懸臂固定式虹吸器、軸徑法蘭。
高速旋轉接頭規格
1. P型旋轉接頭是一種雙向流通、內管固定式旋轉接頭。
2. P型旋轉接頭常用規格如下：9550（2″），9600（2-1/2″），9700（3″），9750（3-1/2″），9800（4″）。
3. P型雙向流通、內管固定式高速旋轉接頭規格型號如下：9550PTS（2″），9600PTS（2-1/2″），9700PTS（3″），9750PTS（3-1/2″），9800PTS（4″）。其中，9600PTS（2-1/2″）中，9600是指旋轉接頭外管的公稱流通直徑為65mm（2-1/2″）。
