QD旋轉接頭，QDF旋轉接頭
QD旋轉接頭和QDF旋轉接頭如下圖片和結構圖，敬請客戶采購合作，產品由滕州萬向旋轉接頭有限公司生產制造。
QS-XF（65-100）型旋轉接頭
QS-XF型旋轉接頭（65-100）注解：
最高轉速：≤100RPM
最高溫度：≤220℃
最高壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水
結構特點：
Q型旋轉接頭QS-XF（65-100）采用了波紋補償器和浮動密封環作動密封的主要形式，其密封可自由得到調節與補償，使密封更可靠、穩定，其密封裝置采用外裝式結構，使端面比壓呈下降趨勢，有效地降低了磨損。殼體上設有觀察孔，通過觀察孔隨時觀察到密封環的磨損及密封情況。

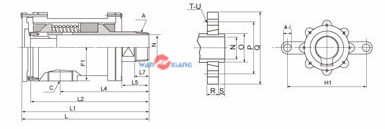

QS-XF型旋轉接頭 雙向流通內管旋轉式——半分環法蘭連接：

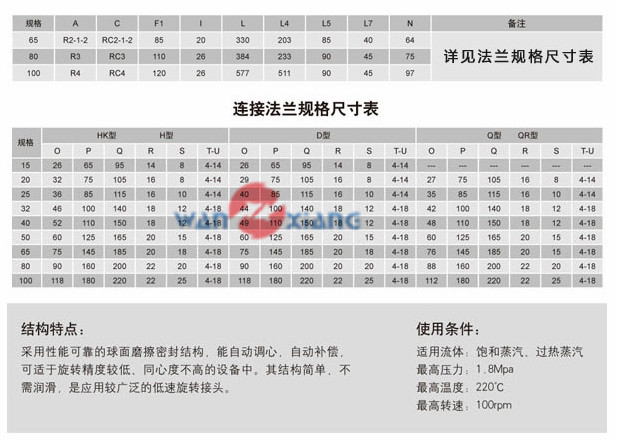

規格 | 型號 | B | C | D | E | F1 | F2 | H1 | H2 | I | K | L | L1 | L2 | L4 | L5 | N | O | P | Q | R | S | T | U |
65 | QS-XF65-32 | 40 | Rc2 | Rc1-1/4 | 190 | 85 | 62 | 220 | 270 | 20 | 40 | 412 | 386 | 364 | 205 | 90 | 64 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
80 | QS-XF80-40 | 46 | Rc2-1/2 | Rc1-1/2 | 230 | 110 | 72 | 300 | 355 | 26 | 40 | 488 | 453 | 423 | 232 | 97 | 75 | 90 | 160 | 200 | 20 | 20 | 8 | 18 |
100 | QS-XF100-65 | 73 | Rc2-1/2 | Rc2-1/2 | 261 | 120 | 90 | 300 | 354 | 26 | 30 | 512 | 469 | 431 | 267 | 90 | 98 | 112 | 180 | 220 | 22 | 22 | 8 | 18 |
